MP rugózóan blokkolható gázrugó
Ez a gázrugó abban különbözik a standard gázrugótól, hogy a dugattyúban van egy beépített szelep. Ez a szelep alapesetben zárt, működtetését a dugattyúrúdban kivezetett rudazattal végezhetjük (5. ábra).A szelep nyitott állásában a gázrugó a standard gázrugónak megfelelően működik. Ha a dugattyú egy adott helyzetében zárjuk a szelepet, a zárt szelep megakadályozza a gáz átáramlását a dugattyú két oldala között. Ennek eredményeként a dugattyú minimális elmozdulása után erőegyensúly alakul ki a dugattyú két oldalán, így az az adott helyen blokkolódik. Mivel a dugattyú mindkét oldalán gáz van ami összenyomható, a blokkolás rugalmas.

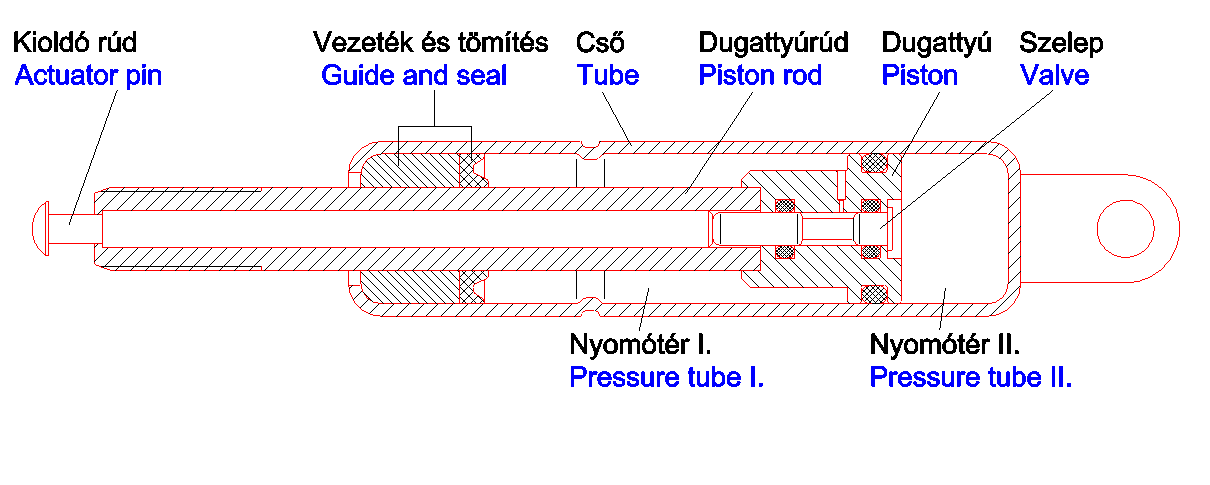

5. ábra – A rugózóan blokkolható gázrugó főbb szerkezeti részei
6. ábra – A rugózóan blokkolható gázrugó rugókarakterisztikája
Jelölés:
MP10-3-1U2R-800-100-300
MP10/28-3-1U2R-800-100-300
- MP – rugózóan blokkolható gázrugó (a többi jelölést lásd a standard gázrugóknál)
- 10/28 – 10mm-es rúdátmérővel, de a normál 23mm-es helyett 28mm-es csőátmérővel.
Rugózóan blokkolható gázrugókat csak 10-es rúdátmérővel, csak 3-as csillapítással és csak 2R (M10x1 menet 20mm hosszon) rúdcsatlakozással készítünk.
Rugózóan blokkolható gázrugók méretválasztéka és műszaki adatai:
7. ábra – Rugózóan blokkolható gázrugók méretválasztéka
| Típus | Rúd, d [mm] | Cső külső, D [mm] | A | Max. löket, L [mm]* | Kitolóerő, [N]** | Rugótényező, X | |
| MP10 | 10 | 23 | 60+2L | 400 | 130-1200 | 1,4 | |
| MP10/28 | 10 | 28 | 60+2L | 400 | 130-1200 | 1,21 |
* 5mm-es lépcsőkben
** +20 Co-on mérve
Lehetséges csillapítások: 3.
Keményen blokkolható gázrugók
Ezeknél a gázrugóknál szintén van egy szelep a dugattyúban ami ugyan úgy működtethető mint a rugózóan blokkolható gázrugóknál. A dugattyú itt gáz helyett olajtérben helyezkedik el, amely olajteret egy segéddugattyú választja el a gáztértől. Attól függően, hogy a gáztér hol található, megkülönböztetünk húzásra-, illetve nyomásra keményen blokkolható gázrugókat (8. ábra és 9. ábra). Mindkét esetben a dugattyú egyik oldalán csak olajtér található, ezért zárt szelepállásnál a dugattyú ebbe az irányba nem tud elmozdulni (kemény blokkolás), ellenkező irányba pedig csak akkor, ha a külső erő a dugattyúra ható gáznyomóerőt felülmúlja. A dugattyú a löket mentén tetszőleges helyzetben blokkolható. Ha a szelep nyitva van, akkor a gázrugó a standard gázrugónak megfelelően működik.

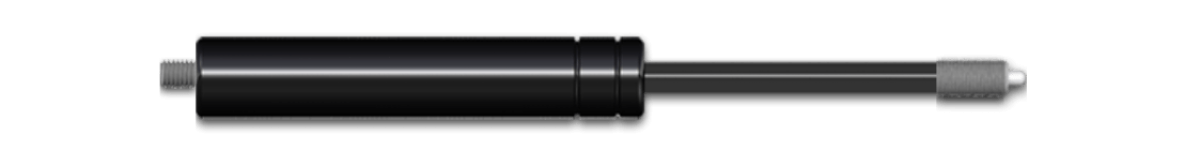

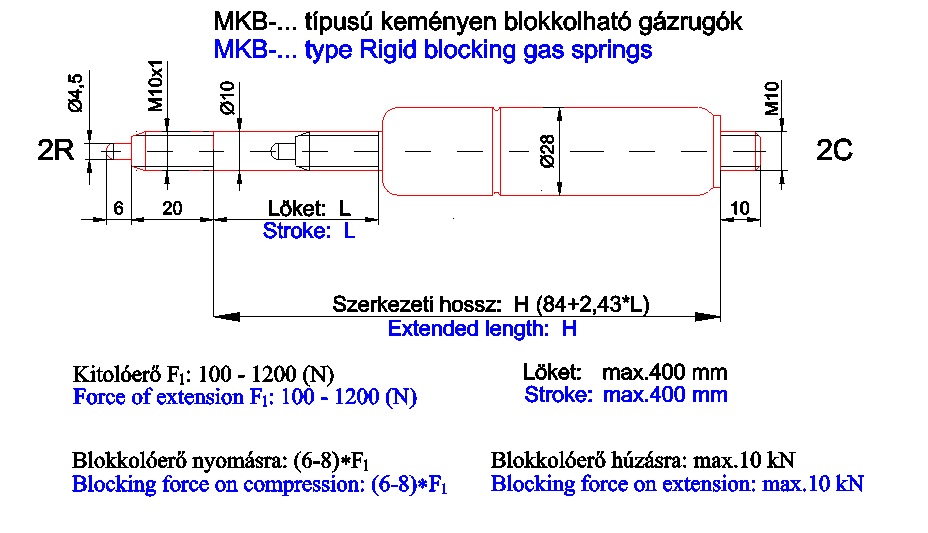

8. ábra – Húzásra keményen blokkolható gázrugó

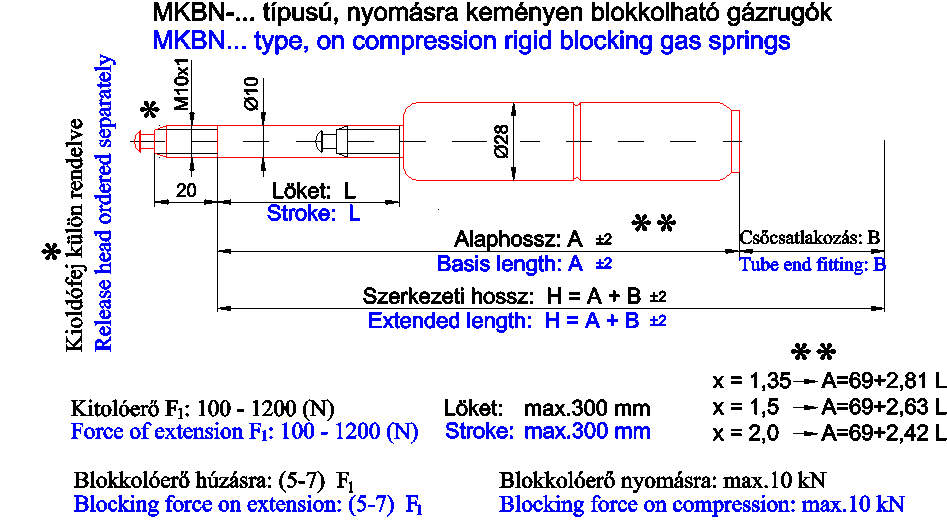

9. ábra – Nyomásra keményen blokkolható gázrugó
Jelölés:
MKB-3-1U2R-800-100-300
- MKB – húzásra keményen blokkolható gázrugó (a többi jelölést lásd a standard gázrugóknál)
- MKBN – nyomásra keményen blokkolható gázrugó (a többi jelölést lásd a standard gázrugóknál)
Keményen blokkolható gázrugókat csak 10/28mm-es cső-/rúdátmérővel, csak 3-as csillapítással és csak 2R (M10x1 menet 20mm hosszon) rúdcsatlakozással készítünk.
Keményen blokkolható gázrugók méretválasztéka és műszaki adatai:
10. ábra – Keményen blokkolható gázrugók méretválasztéka
| Típus | Rúd, d [mm] | Cső külső, D [mm] | Max. löket, L [mm]* | Kitolóerő, [N]** | Blokkolóerő [N] | ||
| húzásra | nyomásra | ||||||
| MKB | 10 | 28 | 300 | 130-800 | max. 10 000 | (6-8) F1 | |
| MKBN | 10 | 28 | 300 | 130-1200 | (5-7) F1 | max. 10 000 | |
| Típus | Rugótényező, X | A |
| MKB | 1,35 | 65+2,52L |
| 1,5 | 65+2,37L | |
| 2,0 | 65+2,2L | |
| MKBN | 1,35 | 69+2,81L |
| 1,5 | 69+2,63L | |
| 2,0 | 69+2,42L |
* 5mm-es lépcsőkben
** +20 Co-on mérve
Lehetséges csillapítások: 3.
Kioldófejek blokkolható gázrugókhoz
Blokkolható gázrugóinkhoz rendelhető kioldófejek választékát a végcsatlakozók menüpontban találja. A kioldófejek egyaránt használhatóak a rugózóan és a keményen blokkolható gázrugókkal. Ha szükség van kioldófejre, a gázrugó méreteit abban az esetben is kioldófej nélkül adja meg (tehát löket és hossz a menettőig, és 2R rúdcsatlakozás) és külön jelezze az igényelt kioldófej típusát. Azonban a szerkezeti hossz megállapításakor ne felejtsen el számolni a kioldófej méretével!
A karos kioldófejekhez a kar és gomb külön tételek! Ha Önnek szüksége van kioldókarra és műanyag gombra is, feltétlenül jelezze, egyébként csak a kioldófejet küldjük.
