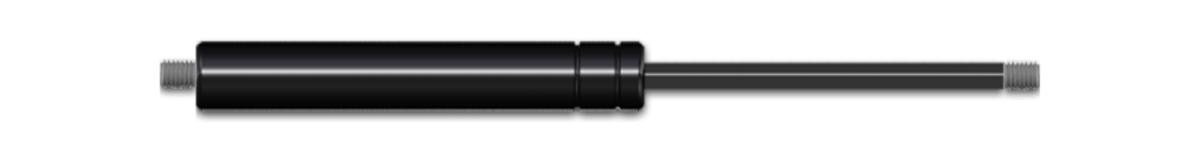

Tartó gázrugók
A tartó gázrugó helyes alkalmazása esetén a mozgatott eszköz (nyílászáró, fedél, stb.) tömegét a gázrugó csak külső segítséggel (kézi rásegítéssel) képes emelni, de tetszőleges pozícióban képes azt megtartani.
Olyan speciális standard gázrugó, amelynél a dugattyú el van látva egy lezáró szeleppel (11. ábra). Ez a szelep betoló irányban gátolja a gáz szabad átáramlását a dugattyú két oldala között. A szelep csak egy meghatározott nyomáskülönbségnél nyit ki, amely nyomáskülönbséget a szelepet támasztó rugó erejével lehet beállítani. Emiatt a betolóerő a nyomáskülönbségből adódó erővel megnő. Ez a nyomáskülönbségből adódó erő a tartóerőtöbblet. A betoláshoz szükséges erő tehát: névleges erő + tartóerőtöbblet. A tartó gázrugókat háromféle tartóerőtöbblettel készítjük: 200N, 300N és 400N. A rúd kifelé mozgása akadálymentes, ezért a kitolóerő nagysága változatlan.
11. ábra – A tartó gázrugó valóságos rugókarakterisztikája
Jelölés:
MST08-2-2B2B-200/2-100-300
- MST – tartó gázrugó (a többi jelölést lásd a standard gázrugóknál)
Tartó gázrugókat csak 8-as és 10-es rúddal és csak 2-es csillapítással készítünk. A tartóerőtöbblet jelölése a kitolóerő után per jellel történik (/2 = 200 N, /3 = 300 N, /4 = 400 N).
Tartó gázrugók méretválasztéka és műszaki adatai:
12. ábra – Tartó gázrugók méretválasztéka
| Típus | Rúd, d [mm] | Cső külső, D [mm] | K | Max. löket, L [mm]* | Kitolóerő, [N] | Tartóerő többlet, Ft = F3 – F1 [N]** | Max. L x F1*** | Rugó- tényező, X |
| MST08 | 8 | 18 | 57 | 250 | 100-800 | 200, 300, 400 | 150 000 | 1,35 |
| MST10 | 10 | 23 | 60 | 400 | 100-1200 | 200, 300, 400 | 300 000 | 1,4 |
* 5mm-es lépcsőkben
** +20 Co-on mérve
*** a rúdkihajlás elkerülésére
Lehetséges csillapítások: 2.
