Blokkolható gázrugó: MP, MKB és MKBN típusok leírása

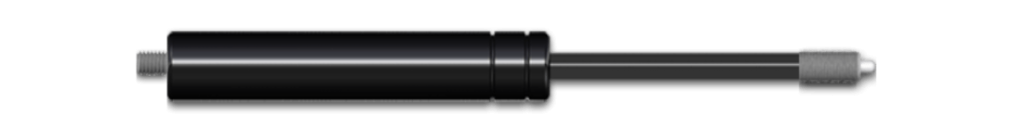

MP, MKBN rugózóan blokkolható gázrugó

A blokkolható gázrugó abban különbözik a standard változattól, hogy a dugattyúban egy beépített szelep található. Ez a szelep alapesetben zárt, működtetését a dugattyúrúdban kivezetett rudazattal végezhetjük (5. ábra). Nyitott állásban az alkatrész a hagyományos gázrugóknak megfelelően működik.

Ha a dugattyú egy adott helyzetében zárjuk a szelepet, az megakadályozza a gáz átáramlását. Ennek eredményeként a dugattyú minimális elmozdulása után erőegyensúly alakul ki, így az az adott helyen rögzül. Mivel a dugattyú mindkét oldalán összenyomható gáz van, ez a blokkolható gázrugó rugalmas rögzítést biztosít.

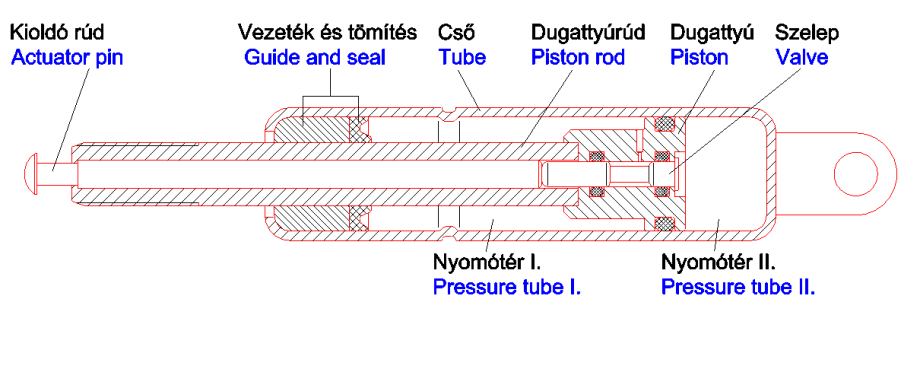

5. ábra – A rugózóan blokkolható főbb szerkezeti részei

Jelölés:

MP10-3-1U2R-800-100-300
MP10/28-3-1U2R-800-100-300

MP – rugózóan blokkolható (a többi jelölést lásd a standard gázrugóknál)
10/28 – 10mm-es rúdátmérővel, de a normál 23mm-es helyett 28mm-es csőátmérővel.

Rugózóan blokkolható csak 10-es rúdátmérővel, csak 3-as csillapítással és csak 2R (M10x1 menet 20mm hosszon) rúdcsatlakozással készítünk.

Rugózóan blokkolható gázrugók méretválasztéka és műszaki adatai:

6. ábra – Rugózóan blokkolható méretválasztéka

Típus	Rúd, d [mm]	Cső külső, D [mm]	A	Max. löket, L [mm]*	Kitolóerő, [N]**	Rugótényező, X
MP10	10	23	60+2L	400	130-1200	1,4
MP10/28	10	28	60+2L	400	130-1200	1,21

* 5mm-es lépcsőkben
** +20 C^o-on mérve
Lehetséges csillapítások: 3.

Keményen blokkolható gázrugók

Ezeknél a gázrugóknál szintén van egy szelep a dugattyúban ami ugyan úgy működtethető mint a rugózóan blokkolhatóknál. A dugattyú itt gáz helyett olajtérben helyezkedik el, amely olajteret egy segéddugattyú választja el a gáztértől. Attól függően, hogy a gáztér hol található, megkülönböztetünk húzásra-, illetve nyomásra keményen blokkolhatókat (7. ábra és 8. ábra). Mindkét esetben a dugattyú egyik oldalán csak olajtér található, ezért zárt szelepállásnál a dugattyú ebbe az irányba nem tud elmozdulni (kemény blokkolás), ellenkező irányba pedig csak akkor, ha a külső erő a dugattyúra ható gáznyomóerőt felülmúlja. A dugattyú a löket mentén tetszőleges helyzetben blokkolható. Ha a szelep nyitva van, akkor a gázrugó a standard gázrugónak megfelelően működik.

7. ábra – Húzásra keményen blokkolható

8. ábra – Nyomásra keményen blokkolható

Jelölés:

MKB-3-1U2R-800-100-300

MKB – húzásra keményen blokkolható (a többi jelölést lásd a standard gázrugóknál)
MKBN – nyomásra keményen blokkolható (a többi jelölést lásd a standard gázrugóknál)

Keményen blokkolható gázrugókat csak 10/28mm-es cső-/rúdátmérővel, csak 3-as csillapítással és csak 2R (M10x1 menet 20mm hosszon) rúdcsatlakozással készítünk.

Keményen blokkolható gázrugók méretválasztéka és műszaki adatai:

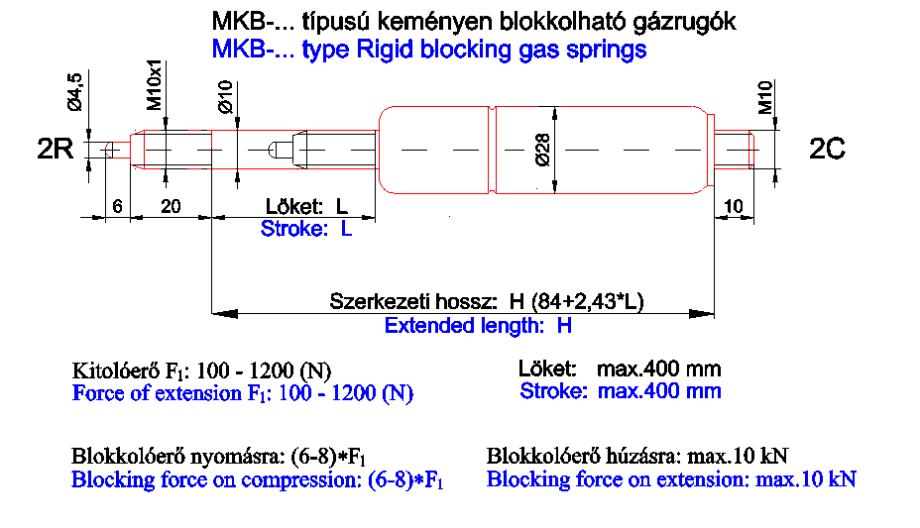

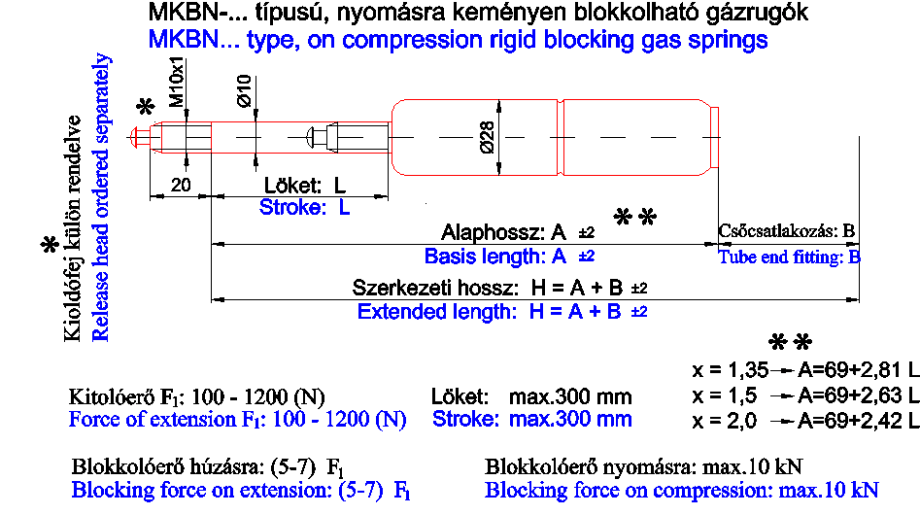

9. ábra – Keményen blokkolhatók méretválasztéka

Típus	Rúd, d [mm]	Cső külső, D [mm]	Max. löket, L [mm]*	Kitolóerő, [N]**	Blokkolóerő [N]
Típus	Rúd, d [mm]	Cső külső, D [mm]	Max. löket, L [mm]*	Kitolóerő, [N]**	húzásra	nyomásra
MKB	10	28	300	130-800	max. 10 000	(6-8) F₁
MKBN	10	28	300	130-1200	(5-7) F₁	max. 10 000

Típus	Rugótényező, X	A
MKB	1,35	65+2,52L
	1,5	65+2,37L
	2,0	65+2,2L
MKBN	1,35	69+2,81L
	1,5	69+2,63L
	2,0	69+2,42L

* 5mm-es lépcsőkben
** +20 C^o-on mérve
Lehetséges csillapítások: 3.

Kioldófejek blokkolható gázrugókhoz

Blokkolható gázrugóinkhoz rendelhető kioldófejek választékát a végcsatlakozók menüpontban találja. A kioldófejek egyaránt használhatóak a rugózóan és a keményen blokkolhatóknál. Ha szükség van kioldófejre, a gázrugó méreteit abban az esetben is kioldófej nélkül adja meg (tehát löket és hossz a menettőig, és 2R rúdcsatlakozás) és külön jelezze az igényelt kioldófej típusát. Azonban a szerkezeti hossz megállapításakor ne felejtsen el számolni a kioldófej méretével!
A karos kioldófejekhez a kar és gomb külön tételek! Ha Önnek szüksége van kioldókarra és műanyag gombra is, feltétlenül jelezze, egyébként csak a kioldófejet küldjük.
